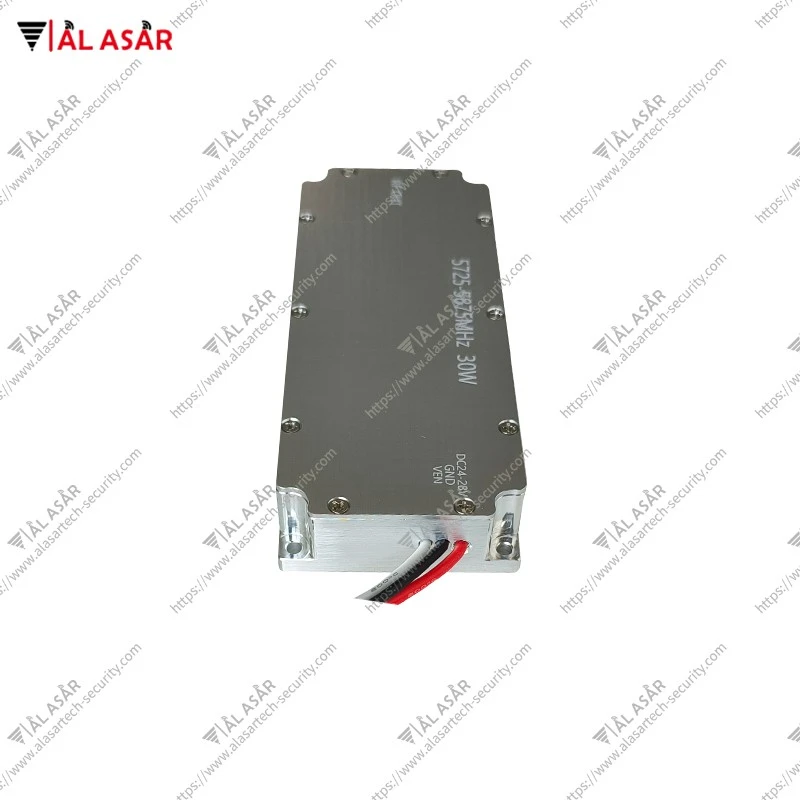

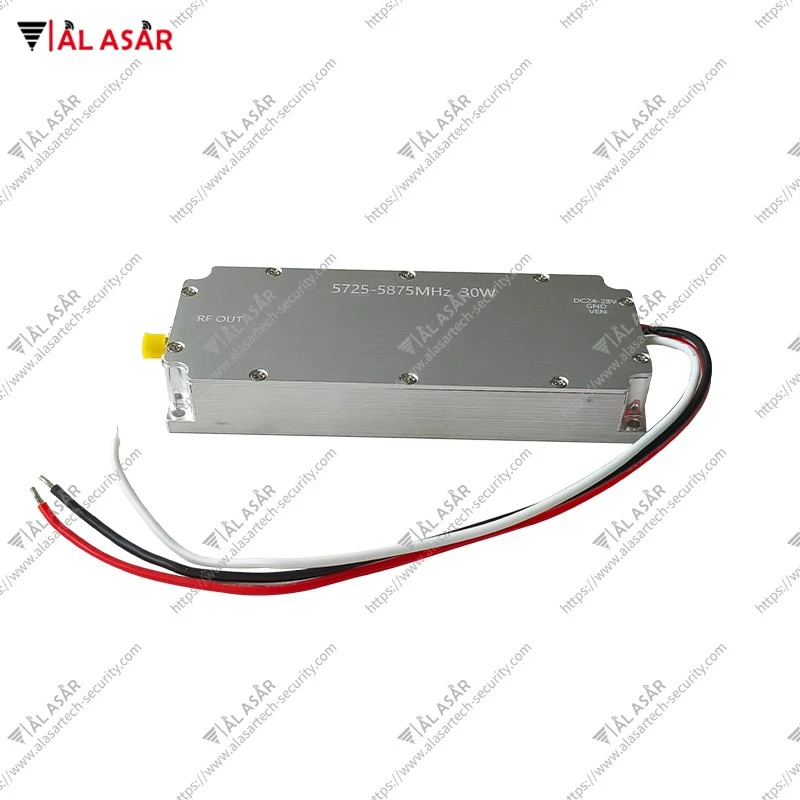

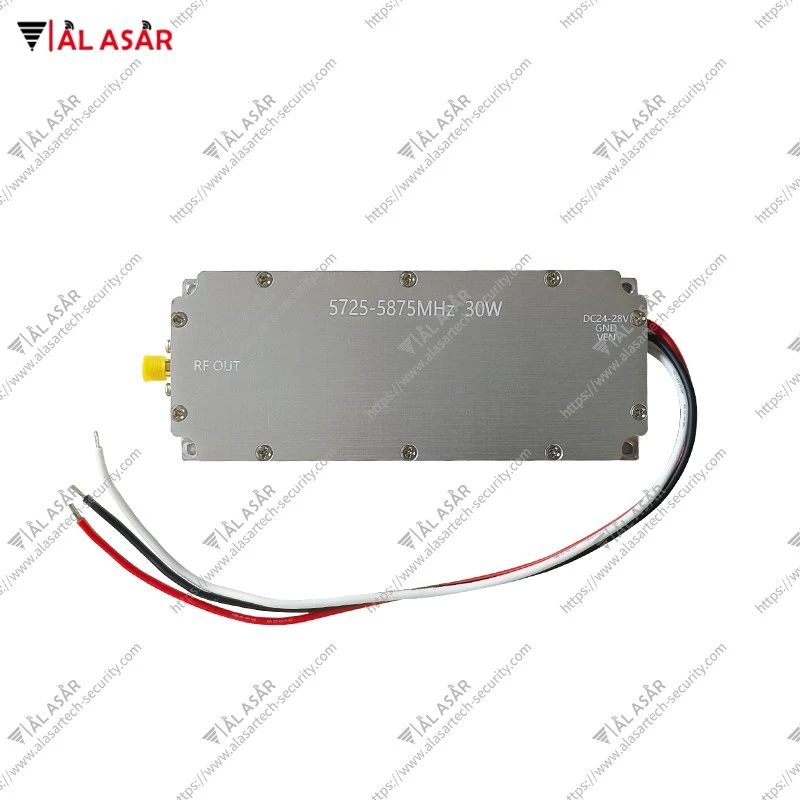

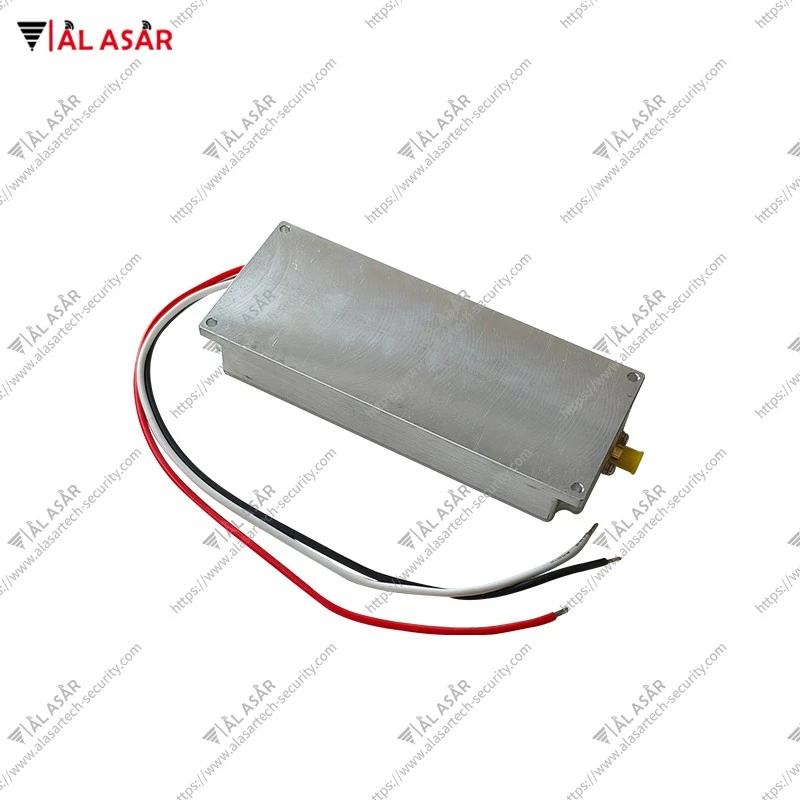

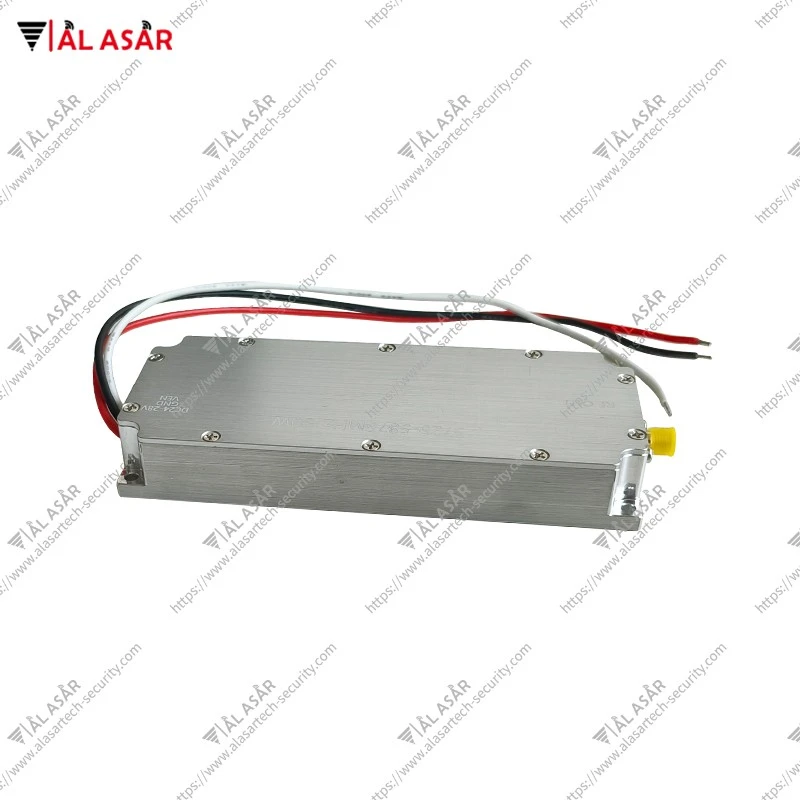

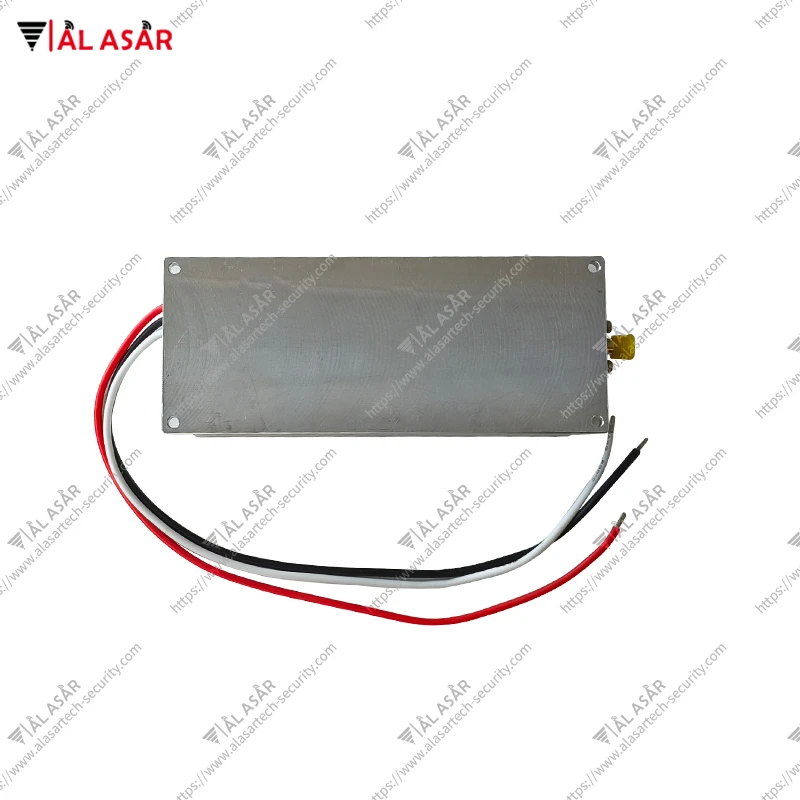

30W सिग्नल परिरक्षण पावर एम्पलीफायर मॉड्यूल

अनुक्रमणिका

पैरामीटर

कार्य -आवृत्ति

आउटपुट सीडब्ल्यू संतृप्त शक्ति

30W (45dbm) ± 1DBM से अधिक या बराबर

- बैंड में फ्लैटनेस

1.5db से कम या बराबर

काम कर रहा है

1.7a से कम या बराबर

आउटपुट VSWR

2.6 से कम या बराबर

अव्यवस्था दमन

65dbc से अधिक या बराबर

हार्मोनिक दमन

-8DBC से अधिक या बराबर

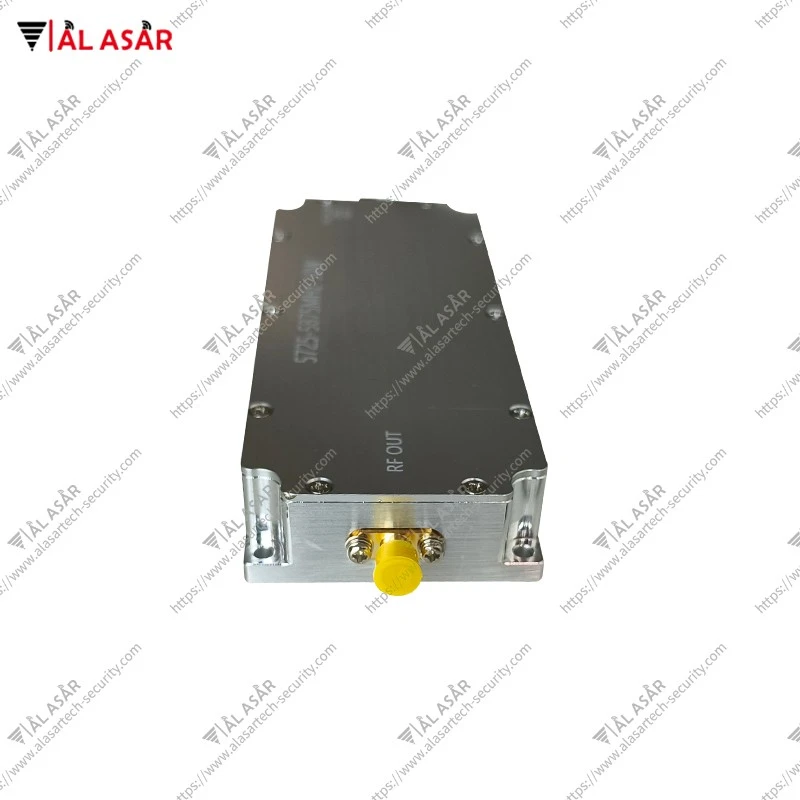

आरएफ आउटपुट इंटरफ़ेस

सैम - f

28 वी बिजली की आपूर्ति इंटरफ़ेस

फ़ीड - ग्राउंडिंग प्लेट/ लाल - के साथ संधारित्र के माध्यम से काली तारों के साथ

वीसीसी बिजली की आपूर्ति

डीसी: 27-30 वी

वीसीसी मैक्स वोल्टेज

+30V

कनेक्टर के बिना आयाम

127.5 × 59.5 × 18 मिमी

परिवेश का तापमान

-20^oC~+55^oC

इंस्टॉलेशन तरीका

पावर एम्पलीफायर टेस्टिन के लिए रेडिएटर स्थापित करने की आवश्यकता है
