संकेत शक्ति प्रवर्धक

अनुक्रमणिका

पैरामीटर

कार्य -आवृत्ति

1560-1630 mHz

आउटपुट सीडब्ल्यू संतृप्त शक्ति

﹥ 50w (47dbm) ± 0.5 dbm

इन-बैंड गेट फ्लैटनेस

1.5db से कम या बराबर

काम कर रहा है

5a ± 0.2 से कम या बराबर

आउटपुट VSWR

2.6 से कम या बराबर

अव्यवस्था दमन

65dbc से अधिक या बराबर

हार्मोनिक दमन

-8 dbc से अधिक या बराबर

आरएफ आउटपुट इंटरफ़ेस

सैम-एफ

28 वी बिजली की आपूर्ति इंटरफ़ेस

ग्राउंडिंग प्लेट/ लाल-काले तारों के साथ फ़ीड-थ्रू कैपेसिटर

वीसीसी बिजली की आपूर्ति

Dc: 27-30 v

वीसीसी मैक्स वोल्टेज

+30V

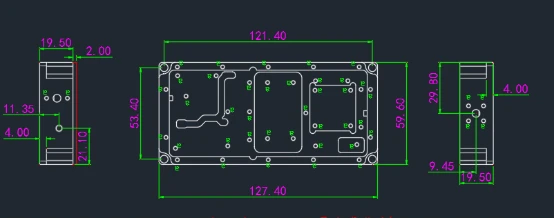

कनेक्टर के बिना आयाम

127.4 × 59.6 × 21.5 मिमी

निश्चित स्थापना आयाम

121.4 × 53.4 मिमी

परिवेश का तापमान

-20^oC~+55^oC

इंस्टॉलेशन तरीका

पावर एम्पलीफायर परीक्षण के लिए रेडिएटर स्थापित करने की आवश्यकता है
