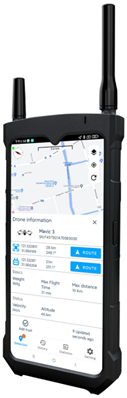

AAT-H1L-D एक हैंडहेल्ड डिवाइस है जो ड्रोन और पायलट (रिमोट कंट्रोलर) का सटीक रूप से पता लगा सकता है। डीप स्पेक्ट्रम विश्लेषण के माध्यम से ड्रोन लोकेटर और ड्रोन संकेतों की सुविधा मान्यता, यह एक एकल डिवाइस के माध्यम से पता लगाने की सीमा के भीतर ड्रोन सीरियल नंबर, मॉडल, स्थिति, गति, ऊंचाई, उड़ान पथ और पायलट स्थिति जैसी बहुआयामी जानकारी की वास्तविक समय की निगरानी कर सकता है।

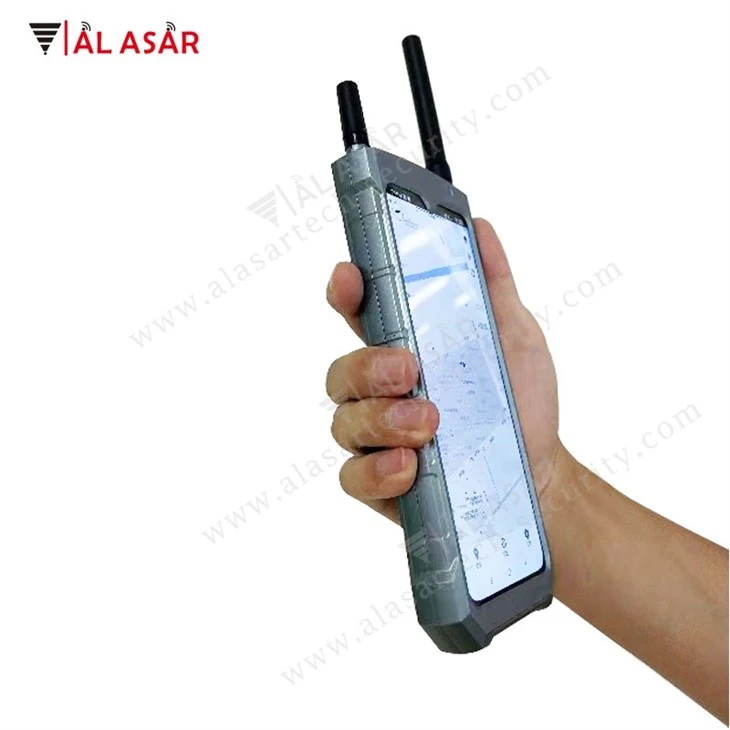

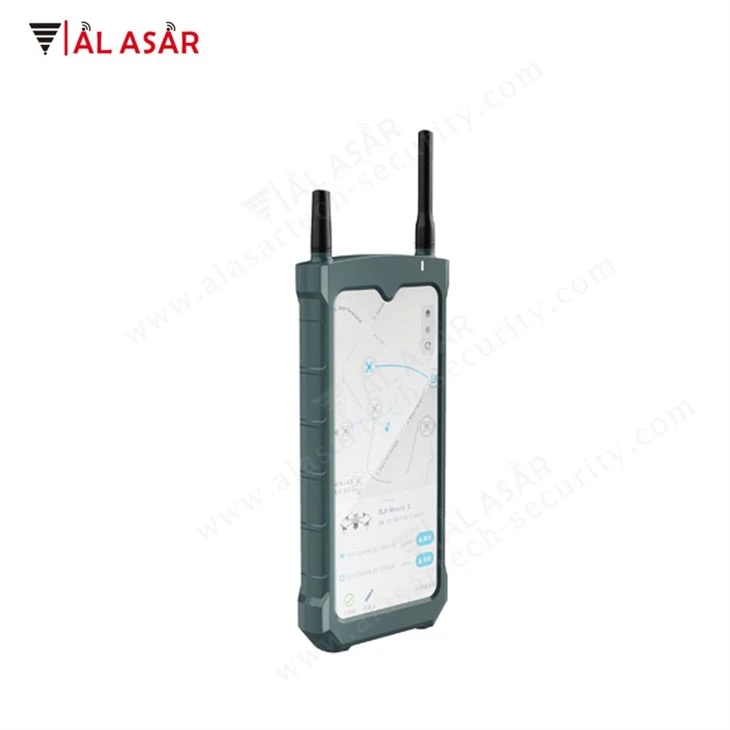

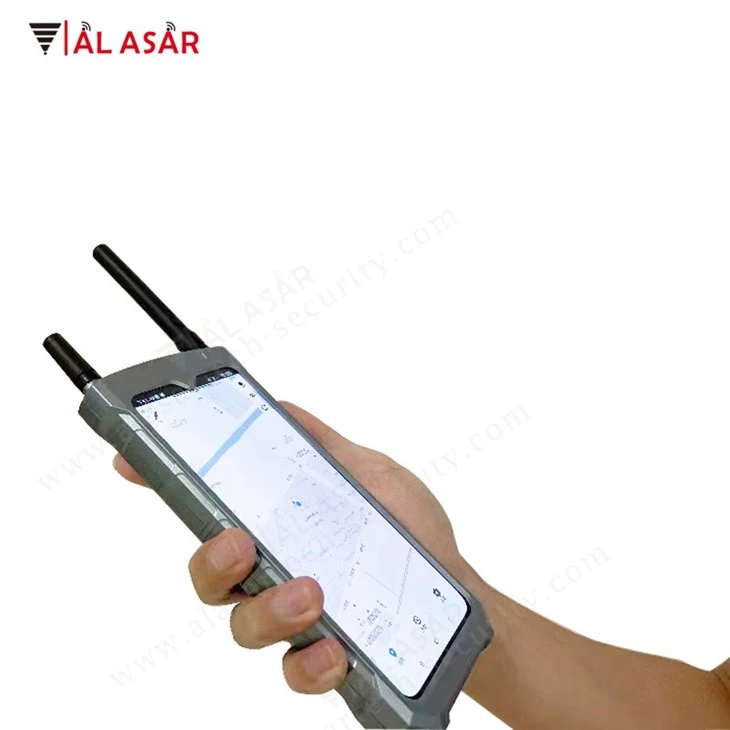

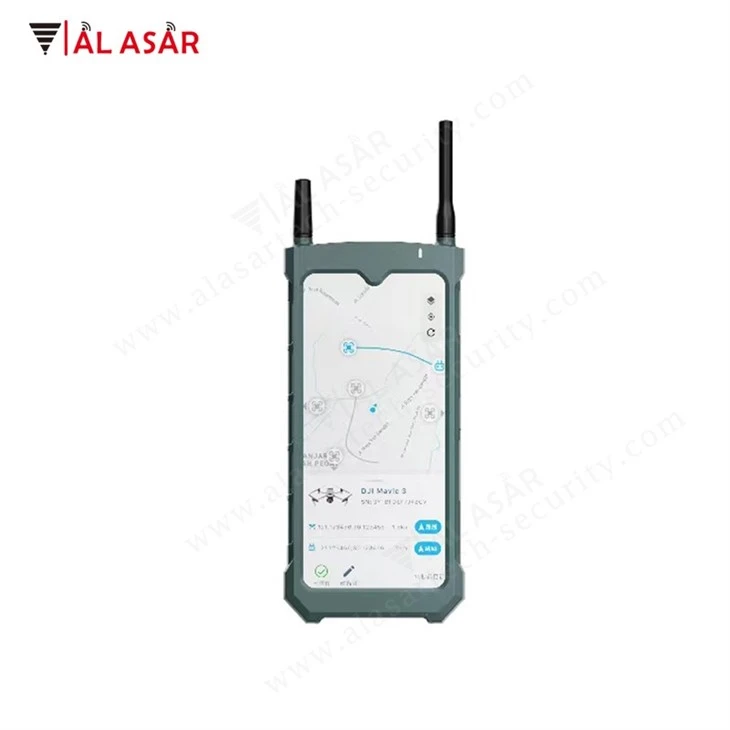

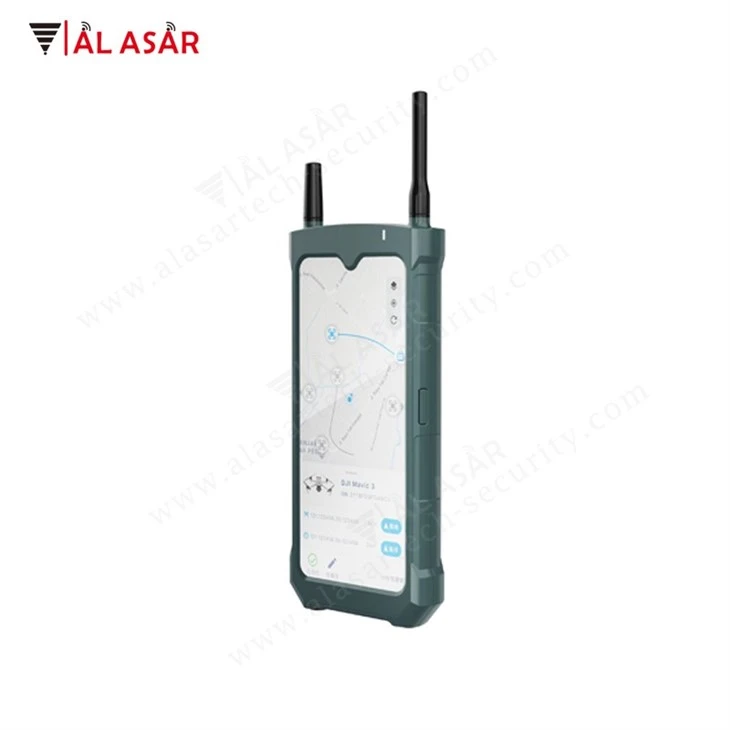

AAT-H1L-D हैंडहेल्ड ड्रोन लोकेटर अत्यधिक कॉम्पैक्ट, हल्के और ले जाने में आसान है। यह उच्च प्रदर्शन वाली बैटरी से लैस है और इसमें लंबे समय तक चलने वाली बैटरी जीवन है। इसका उपयोग प्रमुख घटना सुरक्षा कार्यों, सार्वजनिक सुरक्षा गश्त, आतंकवाद विरोधी, राजनीतिक कोर क्षेत्रों, सीमा रक्षा, हवाई अड्डों, पावर और पेट्रोकेमिकल पार्क सुरक्षा नियंत्रण और अन्य परिदृश्यों में ड्रोन की कम ऊंचाई सुरक्षा के लिए किया जा सकता है।



उत्पाद समारोह

1) ड्रोन पोजिशनिंग [1]: एक सिंगलीट-एच 1 एल-डी एक ड्रोन के समन्वय का पता लगा सकता है, जिसे डिवाइस स्क्रीन पर "ड्रोन आइकन" के रूप में प्रदर्शित किया जा सकता है।

2) पायलट पोजिशनिंग [2]: सिंगल मशीन रिमोट कंट्रोल (पायलट) की स्थिति का पता लगा सकती है, जिसे डिवाइस स्क्रीन पर "रिमोट कंट्रोल आइकन" के रूप में प्रदर्शित किया जा सकता है।

3) पायलट स्थिति नेविगेशन [3]: AAT-H1L-D ड्रोन नियंत्रकों की खोज के लिए मार्ग की योजना बना सकता है और "एक क्लिक स्थिति नेविगेशन" फ़ंक्शन प्रदान कर सकता है।

4) अद्वितीय पहचान [4]: डीजेआई श्रृंखला (Ocusync प्रोटोकॉल के साथ) ड्रोन के अद्वितीय सीरियल नंबर (एसएन) को पहचान सकते हैं।

5) प्रक्षेपवक्र ट्रैकिंग [5]: यह इलेक्ट्रॉनिक मैप इंटरफ़ेस पर एक साथ कई ड्रोन के उड़ान प्रक्षेपवक्रों को प्रदर्शित कर सकता है।

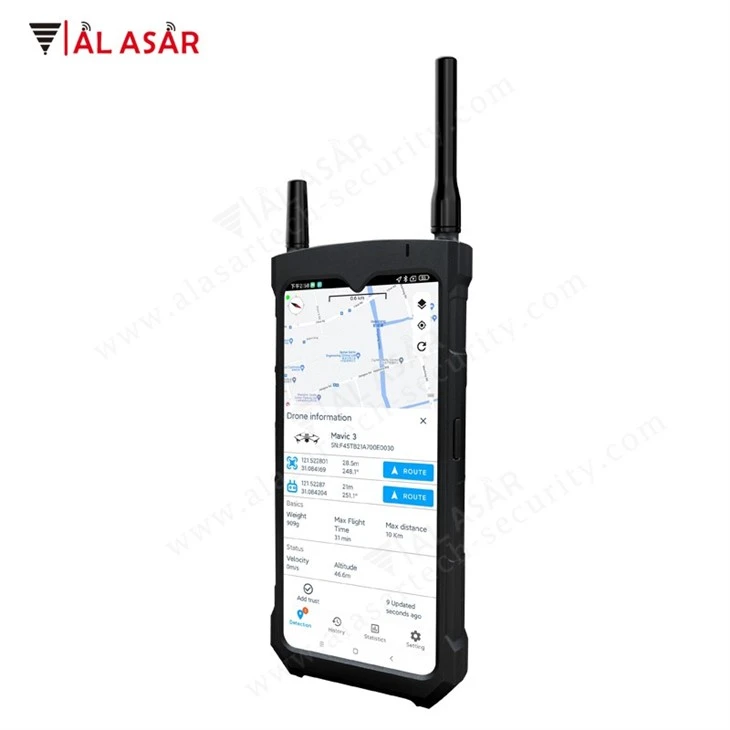

6) बहुआयामी सूचना निगरानी [6]: यह वास्तविक समय की जानकारी जैसे कि वर्तमान ड्रोन मॉडल, स्थिति की जानकारी (देशांतर और अक्षांश), गति, ऊंचाई और पायलट स्थिति (देशांतर और अक्षांश) का पता लगाने की सूची कॉलम में प्रदर्शित कर सकता है।

7) ब्लैक एंड व्हाइटलिस्ट [7]: एक सफेद सूची सेट की जा सकती है, और एक व्हाइटलिस्ट ड्रोन का पता चलने के बाद डिवाइस अलार्म नहीं होगा।

नोट: [१] [२] [३] [४] [५] [६] [६] [of] केवल OCUSYNC प्रोटोकॉल के साथ DJI श्रृंखला पर लागू होता है।

8) घुसपैठ अलार्म: जब एक ड्रोन घुसपैठ का पता लगाया जाता है, तो डिवाइस ध्वनि, प्रकाश, कंपन और अन्य साधनों के माध्यम से एक अलार्म देगा।

9) डेटा प्लेबैक: ऐतिहासिक ट्रैक प्लेबैक फ़ंक्शन का समर्थन करता है, ऐतिहासिक ड्रोन उड़ान डेटा का विश्लेषण करने में सुरक्षा कर्मियों की सहायता करता है।

10) डिटेक्शन रिकॉर्ड: डिटेक्शन रिकॉर्ड सूची ऐतिहासिक डिटेक्शन रिकॉर्ड को बनाए रख सकती है, जिसमें ड्रोन सीरियल नंबर, मॉडल, फ्रीक्वेंसी, आदि जैसी बहुआयामी जानकारी शामिल है।

11) दृश्य डेटा विश्लेषण: समर्थन ड्रोन का पता लगाने और उड़ान डेटा सांख्यिकीय विश्लेषण, जिसे एक ग्राफिकल इंटरफ़ेस के माध्यम से प्रदर्शित किया जा सकता है।

उत्पाद विशेषताएँ

1) निष्क्रिय पहचान: किसी भी विद्युत चुम्बकीय संकेतों का उत्सर्जन नहीं करता है, कोई विद्युत चुम्बकीय पर्यावरण प्रदूषण, पर्यावरण के अनुकूल नहीं है।

2) बड़े टच स्क्रीन इंटरैक्शन: 6.67 इंच की बड़ी स्क्रीन टच डिज़ाइन को अपनाना, ऑपरेशन सरल, सुविधाजनक और तेज है।

3) मोबाइल और पोर्टेबल: दिखने में उत्तम और हल्के, आसान, होल्ड करने और ले जाने के लिए, उपयोग करने के लिए तैयार स्विच करें।

4) लंबे समय तक चलने वाला धीरज: 4500mAh उच्च क्षमता वाली बैटरी से लैस, यह 5 घंटे तक लगातार काम कर सकता है।

5) मानक चार्जिंग इंटरफ़ेस: टाइप-सी स्टैंडर्ड चार्जिंग इंटरफ़ेस, चार्जिंग के लिए बाहरी पावर एडाप्टर या मोबाइल पावर सप्लाई से जुड़ा हो सकता है।



विशेष विवरण

प्रदर्शन

तालिका 2 उत्पाद प्रदर्शन संकेतक

#	अनुक्रमणिका	पैरामीटर	नोट
1	स्थानिक ड्रोन मॉडल	डीजेवाई, वायु, मिनी, एफपीवी, अवता, आदि	Ocusync प्रोटोकॉल के साथ डीजेआई
2	पता लगाना आवृत्ति बैंड	2.4GHz, 5.8GHz
3	श्रेणी	1 ~ 2 किमी	पर्यावरण और ड्रोन मॉडल के कारण भिन्न होता है
4	स्थिति सटीकता	5m से कम या बराबर	पर्यावरण और ड्रोन मॉडल के कारण भिन्न होता है
5	स्थान ताज़ा समय	30 से कम या बराबर

यांत्रिकी

तालिका 3 उत्पाद यांत्रिक पैरामीटर

#	अनुक्रमणिका	पैरामीटर	नोट
1	आयाम	L*w*h (1 86 मिमी*86 मिमी*21 मिमी)
2	वज़न	(455±10)g	एंटीना के बिना

विद्युतीय

तालिका 4 उत्पाद विद्युत विशेषताएं

#	अनुक्रमणिका	पैरामीटर	नोट
1	बैटरी की क्षमता	4520MAH	लिथियम बैटरी में निर्मित
2	बैटरी की आयु	~ 5 घंटे	स्क्रीन की चमक 20%है, तापमान 25 डिग्री है
3	चार्जिंग अवधि	~ 1.5 घंटे	मूल चार्जर का उपयोग करना



पर्यावरणीय अनुकूलनशीलता

तालिका 5 पर्यावरण अनुकूलनशीलता

#	अनुक्रमणिका	पैरामीटर	नोट
1	कार्य -तापमान	-20 ~ 50 डिग्री
2	भंडारण तापमान	-25 ~ 60 डिग्री

टच स्क्रीन

तालिका 6 टच स्क्रीन पैरामीटर

#	अनुक्रमणिका	पैरामीटर	नोट
1	स्क्रीन का साईज़	6.67 इंच	अमोल्ड
2	स्क्रीन संकल्प	2400 * 1080 पिक्सल
3	स्क्रीन रिफ्रेश दर	120Hz

तंत्र भंडारण

तालिका 7 प्रणाली भंडारण पैरामीटर

#	अनुक्रमणिका	पैरामीटर	नोट
1	याद	8GB
2	भंडारण	128GB

परिचालन लागत वातावरण

तालिका 8 सिस्टम ऑपरेटिंग पैरामीटर

#	अनुक्रमणिका	पैरामीटर	नोट
1	ऑपरेटिंग सिस्टम	एंड्रॉइड
2	नेटवर्क वातावरण	इंटरनेट और सिंगल मशीन ऑफ़लाइन मोड ऑपरेशन का समर्थन करता है



संघटन

इस उत्पाद में मुख्य रूप से एक डिटेक्शन होस्ट, डिटेक्शन एंटीना, टाइप-सी इंटरफ़ेस चार्जर और प्रोटेक्टिव बॉक्स शामिल हैं, जैसा कि नीचे दी गई तालिका में दिखाया गया है:

तालिका 1 उत्पाद हार्डवेयर रचना विवरण

#	नाम	मात्रा	इकाई	नोट
1	पता लगाने की मेजबानी	1	पीसी
2	एंटीना का पता लगाना	3	पीसी	1 बढ़ाया एंटीना प्लस 2 मानक एंटेना
3	टाइप-सी इंटरफ़ेस चार्जर	1	पीसी
4	संरक्षण बॉक्स	1	पीसी
5	बिजली बैंक	1	पीसी
