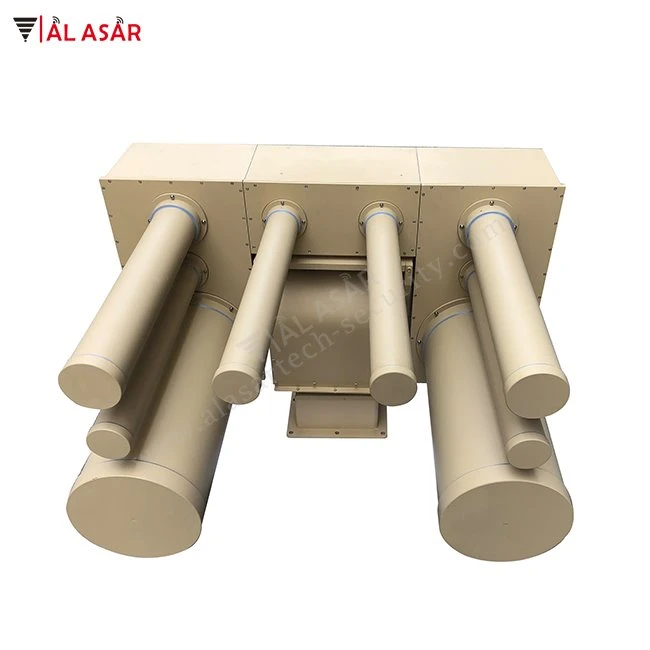

5KM ड्रोन डिफेंडर सिस्टम

उत्पाद परिचय

ड्रोन डिफेंडर सिस्टम: मुख्य रूप से वाहन संशोधन, डिस्प्ले कंट्रोल सिस्टम, यूएवी ड्रोन निष्क्रिय प्रारंभिक चेतावनी और खोज प्रणाली, यूएवी ड्रोन सक्रिय रडार डिटेक्शन सिस्टम, दिशात्मक सटीक जैमिंग सिस्टम, सर्वदिशात्मक सक्रिय रक्षा प्रणाली, फोटोइलेक्ट्रिक डिटेक्शन और ट्रैकिंग सिस्टम, यूएवी ड्रोन पोर्टेबल जैमिंग उपकरण शामिल हैं। वाहन-घुड़सवार बिजली आपूर्ति प्रणाली विशेष रूप से एक वाहन, एक टोही एंटीना सरणी, एक टोही नियंत्रण मेजबान, एक प्रदर्शन नियंत्रण टर्मिनल, एक हस्तक्षेप एंटीना, फोटोइलेक्ट्रिक ट्रैकिंग उपकरण, जीपीएस, एक हस्तक्षेप पैन/झुकाव, संचार से बना है उपकरण, बिजली वितरण प्रणाली और सहायक केबल। प्रारंभिक चेतावनी दूरी 5 किलोमीटर से अधिक या उसके बराबर है, हस्तक्षेप दूरी 1.5 किलोमीटर से अधिक या उसके बराबर है, और प्रारंभिक चेतावनी निगरानी सीमा 360 डिग्री है। सिस्टम में एक सक्रिय रक्षा कार्य है। विद्युत चुम्बकीय दमन संकेतों को प्रेषित करके, सक्रिय रक्षा के उद्देश्य को प्राप्त करने के लिए ड्रोन को स्वचालित रूप से रक्षा क्षेत्र में प्रवेश करने से रोकने के लिए कोर क्षेत्र में एक दमन रक्षा क्षेत्र बनाया जाता है।

The main functions of the vehicle-mounted UAV DRONE countermeasure system include radar search and detection, photoelectric tracking and recognition, countermeasures, integrated communication, etc.: Radar search and detection: Ka band, horizontal 360 degrees / elevation angle ± 90 degrees, for 010 kilometers Active detection and scanning of low, small and slow targets; photoelectric tracking recognition: using active radar detection signals to implement optical tracking of the target, and using laser imaging to identify the target manually or systematically; countermeasure: using fixed equipment (or portable single Military equipment) Interference and interception of targets with potential safety hazards or threats; Command center: For detection, discovery, photoelectric identification, and countermeasures, customized and executed effective linkage plans based on customer needs; Modular design: own RD capabilities, Through the integration of detection radar, photoelectric tracking, countermeasure equipment, etc., a variety of implementation methods such as the computer room, roof or tower fixation, and vehicle-mounted of the command center can be realized to meet the needs of different customers.

उत्पाद सुविधा

1. वाहन-माउंटेड पीटीजेड/फिक्स्ड यूएवी ड्रोन काउंटरमेजर सिस्टम में मुख्य रूप से वाहन संशोधन, डिस्प्ले सॉफ्टवेयर कंट्रोल सिस्टम (या वायर्ड कंट्रोल), डायरेक्शनल प्रिसिजन इंटरफेरेंस सिस्टम, ओमनी-डायरेक्शनल एक्टिव डिफेंस सिस्टम, यूएवी ड्रोन पोर्टेबल शामिल हैं। हस्तक्षेप उपकरण, और वाहन शक्ति प्रणाली हस्तक्षेप एंटीना (वैकल्पिक रडार का पता लगाने, फोटोइलेक्ट्रिक ट्रैकिंग उपकरण), जीपीएस, हस्तक्षेप पीटीजेड, संचार उपकरण, बिजली वितरण प्रणाली और सहायक केबल।

2. सभी दिशाओं में 360 डिग्री कवर करें, और एक डिवाइस का कवरेज त्रिज्या 5 किलोमीटर से अधिक तक पहुंच सकता है

3. सिस्टम में एक सक्रिय रक्षा कार्य है। विद्युत चुम्बकीय दमन संकेतों को प्रेषित करके, कोर क्षेत्र में एक दमन रक्षा क्षेत्र बनता है, जो सक्रिय रक्षा के उद्देश्य को प्राप्त करने के लिए स्वचालित रूप से यूएवी को रक्षा क्षेत्र में प्रवेश करने से रोकता है।

3. आवृत्ति को अनुकूलित किया जा सकता है,

4. अप्राप्य होने पर, उपकरण स्वचालित रूप से काम कर सकता है, पूरे दिन में सभी-गोल सुरक्षा क्षमताओं के साथ

5. प्रणाली में आसान स्थापना, सरल संचालन और स्वचालन की विशेषताएं होनी चाहिए।

6. इंटरफेरेंस सिग्नल GPS, GLONASS, Beidou नेविगेशन सिग्नल और 2.4G, 5.8G, 5.2G, 433MHz, 915mhz, इमेज ट्रांसमिशन सिग्नल, फ़्रीक्वेंसी होपिंग सिग्नल, रिमोट कंट्रोल सिग्नल।

7. ड्रोन सिग्नल जैमर का उत्पाद कार्य: ड्रोन और नियंत्रक के बीच सभी संचार काट दें

8. आईपी रिमोट कंट्रोल, पावर अलार्म, स्टैंडिंग वेव अलार्म, टेम्परेचर अलार्म फंक्शन के साथ

9. सॉफ्टवेयर रिमोट कंट्रोल, निरंतर स्टेपिंग कंट्रोल इंटरैक्शन के माध्यम से, घूर्णन एंटीना सटीक रूप से वायु लक्ष्य को इंगित करता है।

10. इसे रडार जैसे डिटेक्शन इक्विपमेंट से जोड़ा जा सकता है। लक्ष्य खोजने के बाद, यह स्वचालित रूप से टर्नटेबल को नियंत्रित करेगा और दिशात्मक इलेक्ट्रॉनिक हस्तक्षेप को चालू करेगा। अनअटेंडेड काम 724 घंटे।

11. पूरी मशीन छह - श्रृंखला एल्यूमीनियम मिश्र धातु सामग्री को गोद लेती है, और गर्मी अपव्यय प्रभाव सामान्य एल्यूमीनियम मिश्र धातु की तुलना में अधिक होता है। पूरी तरह से सील और एकीकृत डिजाइन, उपकरण विरोधी है-कंपन, IP66 जलरोधक, धूल-प्रूफ, और नमक स्प्रे-प्रूफ

12. स्वतंत्र बटन स्विच मैन्युअल रूप से प्रत्येक आवृत्ति बैंड के हस्तक्षेप संकेत उत्सर्जन को चालू / बंद करता है, संकेतक स्थिति दिखाता है, और संकेतक की चमक समायोज्य होती है; सॉफ़्टवेयर दूरस्थ रूप से प्रत्येक आवृत्ति बैंड के हस्तक्षेप सिग्नल उत्सर्जन को चालू/बंद करता है, और साथ ही संकेतक प्रकाश की चालू/बंद स्थिति और चमक प्रदर्शित करता है।

13. सॉफ्टवेयर रिमोट कंट्रोल, निरंतर स्टेपिंग कंट्रोल इंटरैक्शन के माध्यम से, घूर्णन एंटीना सटीक रूप से वायु लक्ष्य को इंगित करता है।

14. पूरी मशीन छह - श्रृंखला एल्यूमीनियम मिश्र धातु सामग्री को गोद लेती है, और गर्मी अपव्यय प्रभाव सामान्य एल्यूमीनियम मिश्र धातु की तुलना में अधिक होता है। पूरी तरह से सील और एकीकृत डिजाइन, उपकरण विरोधी है-कंपन, IP66 जलरोधक, धूल-प्रूफ, और नमक स्प्रे-प्रूफ

उत्पाद विशिष्टता

इंटरफेरेंस फ़्रीक्वेंसी रेंज और पावर (सामान्य फ़्रीक्वेंसी स्वीप या हाई-एंड फ़्रीक्वेंसी होपिंग का चयन किया जा सकता है):

नियंत्रण संकेत शैली: FHSS (फ़्रीक्वेंसी होपिंग) / DSSS (डायरेक्ट सीक्वेंस स्प्रेड स्पेक्ट्रम)

नियंत्रण आवृत्ति: 433 मेगाहर्ट्ज/915 मेगाहर्ट्ज/2.4GHz/5.2G/5.8GHz/1.5GHz

बीम चौड़ाई: क्षैतिज 30 डिग्री, लंबवत 30 डिग्री

कार्य सीमा: 5km . से अधिक या उसके बराबर

बिजली की आपूर्ति: एसी 100-240 वी / 50 हर्ट्ज डीसी 60 वी

बिजली की खपत: 3000W (अधिकतम)

कार्य समय: निरंतर

आयाम: 90 6870 सेमी

शुद्ध वजन: 125 किग्रा

सुरक्षा स्तर: IP67 वाटरप्रूफ, एंटी-कंपन, डस्ट-प्रूफ और एंटी-नमक स्प्रे

सिस्टम: समर्थन तार नियंत्रण या सॉफ्टवेयर नियंत्रण

वैकल्पिक: रडार, फोटोइलेक्ट्रिक

आर्द्रता: 5 प्रतिशत - 95 प्रतिशत

Operating Temp: -20ºC - plus 55ºC

आवेदन
रिमोट नियंत्रित तात्कालिक विस्फोटक उपकरणों को सक्रिय होने से रोकें और आतंकवादी हमलों को रोकें;
विशेषज्ञों को संभालने वाले विस्फोटकों को सुरक्षित रखें;
बस/ट्रेन स्टेशनों, प्लाजा, स्कूलों, सामूहिक समारोहों, स्टेडियमों आदि जैसे महत्वपूर्ण स्थानों की रक्षा करें; प्रशासन भवन, विशेष पुलिस वाहन, ect।
निर्दिष्ट स्थानों में जोखिम शमन और विस्फोटक हटाना;
पुलिस ने वीवीआईपी काफिले, ईसीएम, एंटी ड्रग, दंगा नियंत्रण आदि के लिए इस्तेमाल किया।
सीमा नियंत्रण, ईसीएम आदि के लिए इस्तेमाल की जाने वाली सेना
