अवलोकन
जेल क्षेत्र का कुल क्षेत्रफल 92,000 वर्ग मीटर है, जिसकी लंबाई पूर्व से पश्चिम तक 460 मीटर और उत्तर से दक्षिण तक 200 मीटर की चौड़ाई है। पूर्वी बाड़ के बाहर एक पहाड़ी है। पहाड़ी की चोटी पर GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G बेस स्टेशन हैं और बेस स्टेशन बाड़ से एक सीधी रेखा है। दूरी लगभग 500 मीटर है, और अन्य बेस स्टेशन जेल से अपेक्षाकृत दूर हैं, और सिग्नल कमजोर है। कवर किए गए संचार संकेत GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G.5G हैं
समग्र डिज़ाइन
1. जेल सिग्नल जैमर परिरक्षण कवरेज विधि
1) हाई पावर वाटरप्रूफ आईपी रिमोट कंट्रोल 5 जी सेल फोन जैमर एएटी-एचपीजे 8-5 जी सिंगल-बैंड होस्ट का उपयोग संबंधित दिशात्मक एंटीना के साथ किया जाता है, और सर्वव्यापी एंटीना मुख्य रूप से बड़े क्षेत्र के परिरक्षण कवरेज के लिए उपयोग किया जाता है;
2) कम-शक्ति बहु-आवृत्ति पावर एडजस्टेबल मोबाइल सिग्नल जैमर उपकरण AAT-JPA-8H-10W का उपयोग करें ताकि उपर्युक्त उच्च-शक्ति परिरक्षण के भीतर कुछ दोषपूर्ण परिरक्षण रिसाव बिंदुओं को पूरक और मजबूत किया जा सके। .
2. एंटीना चयन सिद्धांत
1) बिना परिरक्षित आंतरिक भाग पर प्रभाव को कम करने के लिए, विशेष रूप से जेल के किनारे के क्षेत्र में, आमतौर पर एक दिशात्मक एंटीना का उपयोग किया जाता है;
2) जेल के अन्य क्षेत्रों में, आम तौर पर परिरक्षण क्षेत्र का विस्तार करने के लिए सर्वदिशात्मक एंटेना का उपयोग किया जाता है;
3) विभिन्न परिरक्षण रेंज, कोण, ऊंचाई, लंबाई और चौड़ाई, आदि के अनुसार, एंटीना निर्माण की ऊंचाई और अन्य कारक, यथोचित रूप से ऊर्ध्वाधर और क्षैतिज विकिरण पैटर्न और एंटीना के लाभ और झुकाव जैसे तकनीकी मापदंडों का चयन करते हैं।
3. एंटीना निर्माण स्थिति का चयन
1) विचार करें कि प्रभावी रेंज में परिरक्षित एंटीना की विकिरण दिशा बेस स्टेशन की विकिरण दिशा के साथ यथासंभव संगत है;
2) ऐन्टेना के पैटर्न मापदंडों को सही ढंग से चुनने और बाहरी दुनिया में हस्तक्षेप को कम करने के लिए ऑन-साइट इलाके और इमारतों की रुकावट का पूरा उपयोग करें।
4. फोन सिग्नल जैमर आउटपुट पावर डिबगिंग
परिरक्षण प्रभाव को सुनिश्चित करने के लिए वास्तविक सिग्नल शक्ति और दृश्य की गुणवत्ता के अनुसार परिरक्षण शक्ति को यथोचित रूप से समायोजित करें और एक निश्चित अतिरेक के आधार पर इसे यथासंभव संतुलित करने का प्रयास करें।
5. आउटपुट फ्रीक्वेंसी बैंड और स्पेक्ट्रम का विन्यास
साइट के वास्तविक फ़्रीक्वेंसी बैंड और फ़्रीक्वेंसी पॉइंट के अनुसार, नैरोबैंड और वाइडबैंड के संयोजन को अपनाया जाता है। मुख्य बिंदु निकटतम बेस स्टेशन से मजबूत संकेत हैं, जो नैरोबैंड के आयाम द्वारा परिरक्षित हैं। आयाम बड़े बैंडविड्थ मुखौटा।
6. जेल जैमर सिस्टम मॉड्यूल का लचीला संयोजन
1) मेजबान के अंदर विभिन्न मॉड्यूल से बना है: विभिन्न आवृत्ति बैंड के मॉड्यूल को एक ही मॉडल के मॉडल में लचीले ढंग से चुना जा सकता है;
2) मेजबान और एंटीना 50 ओम केबल से जुड़े हुए हैं, एंटीना को सबसे अच्छी स्थिति में खड़ा किया जा सकता है, और यह मेजबान की स्थिति की बाधाओं से मुक्त है;
3) एक मेजबान वास्तविक जरूरतों के अनुसार बहु-एंटीना वितरण के लिए पावर डिवाइडर का उपयोग कर सकता है, मेजबान की शक्ति को बचा सकता है और परिरक्षण सीमा का विस्तार कर सकता है;
4) एक एंटीना विकिरण के लिए एक एंटीना पर कई मेजबानों के विभिन्न आउटपुट संकेतों को संयोजित करने, एंटेना की संख्या को कम करने और लागत बचाने के लिए एक संयोजन का उपयोग कर सकता है।

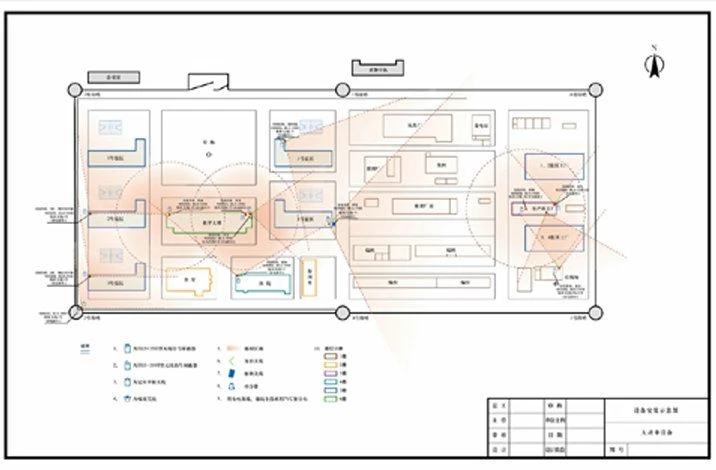

उच्च शक्ति जैमर उपकरण स्थापना का योजनाबद्ध आरेख

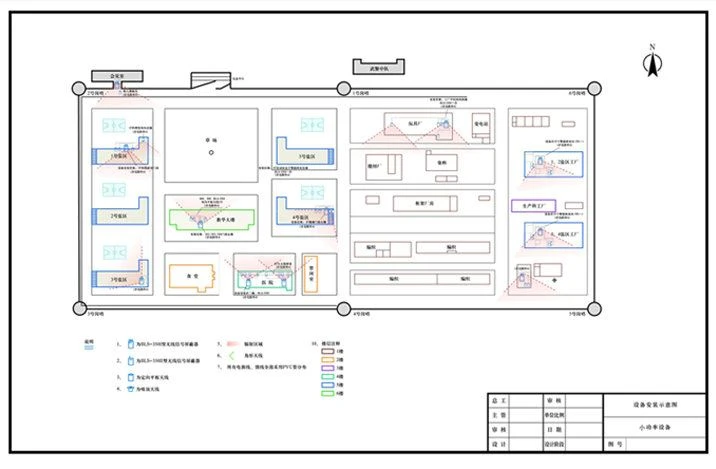

छोटे बिजली जैमर उपकरण स्थापना का योजनाबद्ध आरेख
