एंटी ड्रोन डिटेक्शन सिस्टम

मद

पैरामीटर

पता लगाने और जाम उपकरण सबयूनिट

1.1 पता लगाने रिसीवर आवृत्ति रेंज: 10MHz ~ 6GHz

1.2 वास्तविक समय बैंडविड्थ: 480MHz

1.3 चार हस्तक्षेप बैंड

1.3.1 900-930MHz (औद्योगिक ड्रोन) 20W

1.3.2 1559-1610MHz (जीपीएस हस्तक्षेप) 10W

1.3.3 2400-2485 मेगाहर्ट्ज 25W

1.3.4 5725-5850MHz 50W

1.4 पता लगाना और जाम करने की दूरी

1.4.1 पता लगाने की दूरी: 3-5KM (शहरी वातावरण); 6-12KM (उपनगरीय विशेष रूप से खुले वातावरण)

1.4.2 जैमिंग दूरी: 1-1.5KM (100 मीटर ऊंचा);

1.5 डिटेक्शन सटीकता: 9.3° (परीक्षण रिपोर्ट डेटा)

1.6 एंटीना

1.6.1 आवृत्ति रेंज: 380MHz-6GHz

1.6.2 क्षैतिज पता लगाने का कोण: 0°- 360°

1.6.3 ऊर्ध्वाधर पता लगाने का कोण: -30°- +90°

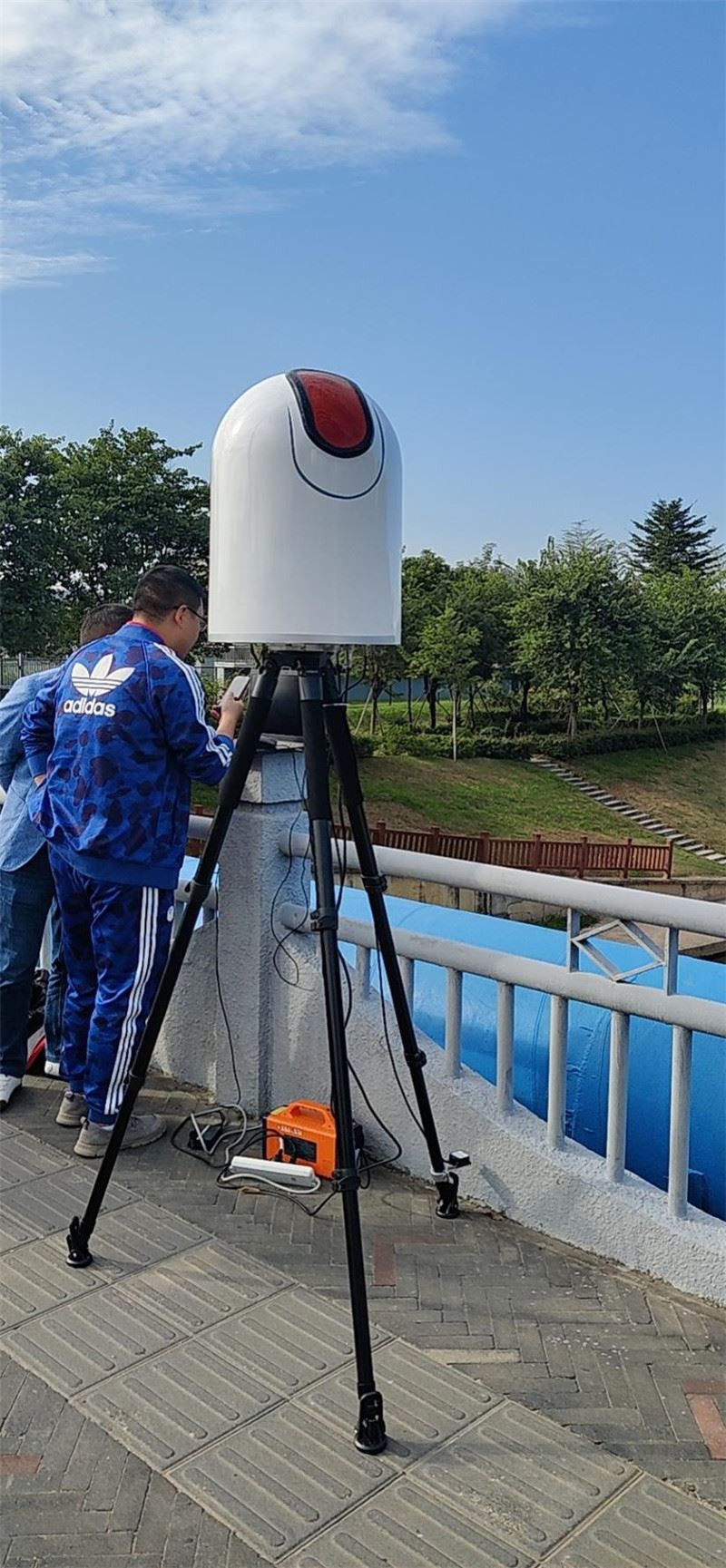

1.7 पूरी मशीन (डिवाइस एक एकीकृत पहचान और countermeasure डिवाइस है)

1.7.1 अधिकतम बिजली की खपत: 300W

1.7.2 कार्य तापमान: -20°~+60°

1.7.3 भंडारण तापमान: -40°~+70°

1.7.4 वजन: 12.25KG

1.7.5 आकार: व्यास 400mm * ऊंचाई 555mm

ऐन्टेना कोष्ठक

2.1 वजन:4.32KG

2.2 आकार: व्यास 260mm * बंद ऊंचाई 923mm

संगणक

लैपटॉप, माउस, एडाप्टर, नेटवर्क केबल. (केंद्रीय नियंत्रण HDMI प्रदर्शन से कनेक्ट किया जा सकता है)

स्पेक्ट्रम सिस्टम सॉफ्टवेयर और कार्य

4.1 ड्रोन पहचान और स्थिति: रेडियो स्पेक्ट्रम का पता लगाने का उपयोग करके, यह एक ही समय में 8 ड्रोन मॉडल की पहचान और पता लगा सकता है, स्वचालित रूप से पता लगाने के परिणाम विंडो को पॉप अप कर सकता है, ड्रोन चित्र की पहचान कर सकता है, ड्रोन मॉडल, अज़ीमुथ प्रदर्शित कर सकता है, आवृत्ति, स्तर और दूरी का उपयोग कर सकता है, ड्रोन का गायब होना स्वचालित रूप से पता लगाने के परिणामों को साफ और पुनर्व्यवस्थित करता है।

4.2 त्वरित पहचान और स्थिति: पहचान समय<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 डिटेक्शन परिणाम सूची: सूची ड्रोन और मॉडल, समय, दिगंश और दूरी की जानकारी प्रदर्शित करेगी, और इसे रिपोर्ट के रूप में निर्यात किया जा सकता है।

4.4 एकल-स्टेशन पोजिशनिंग: रेडियो स्पेक्ट्रम का पता लगाने का उपयोग करके, ड्रोन और ऑपरेटर के बीच की दूरी को एक स्टेशन और एक ही स्थान की शर्तों के तहत जटिल एल्गोरिदम के माध्यम से मोटे तौर पर मापा जा सकता है।

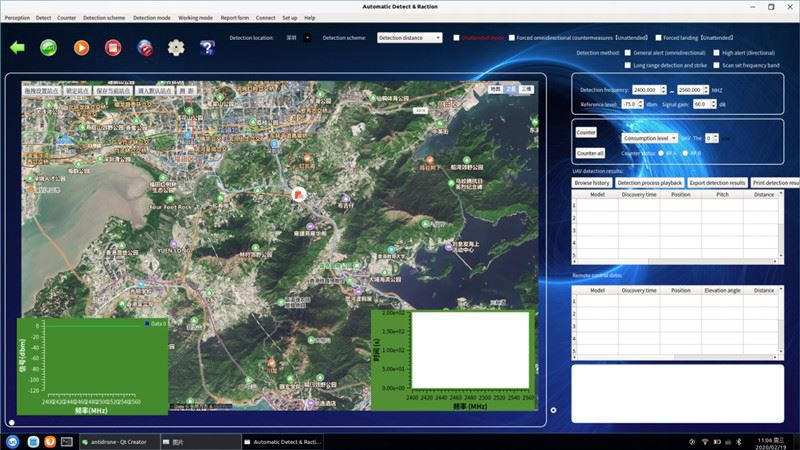

4.5 मानचित्र प्रदर्शन फ़ंक्शन: 2D (3D) मानचित्र पर ड्रोन और ऑपरेटर की स्थिति प्रदर्शित करें, और अक्षांश, देशांतर और दूरी जैसे डेटा प्रदर्शित करें. मानचित्र प्रदर्शन फ़ंक्शन: 2D (3D) मानचित्र पर ड्रोन और ऑपरेटर की स्थिति प्रदर्शित करें, और अक्षांश, देशांतर और दूरी जैसे डेटा प्रदर्शित करें.

4.6 पता लगाने और रक्षा कोण निर्धारित किया जा सकता है: पता लगाया भौगोलिक स्थिति के अनुसार, यदि पीछे एक उच्च पर्वत या एक उच्च वृद्धि वाली इमारत है, और केवल सामने ड्रोन को संरक्षित करने की आवश्यकता है, तो सुरक्षा की कोण सीमा को मनमाने ढंग से सेट किया जा सकता है, जो सिग्नल प्रतिबिंब के कारण होने वाले झूठे कोण को प्रभावी ढंग से समाप्त कर सकता है।

4.7 दूरी अंशांकन: विभिन्न विद्युत चुम्बकीय वातावरण के लिए, पता लगाने की दूरी में त्रुटियाँ होंगी। सिस्टम दूरी अंशांकन का पता लगाने प्रदान कर सकता है, ड्रोन को 500 मीटर की दूरी पर 100 मीटर उड़ने देता है, और सिस्टम स्वचालित रूप से पता लगाने की दूरी को मापने के लिए पता लगाने की दूरी को कैलिब्रेट करेगा दूरी माप अधिक सटीक है।

4.8 डिटेक्शन फ्रीक्वेंसी बैंड सेट किया जा सकता है: ड्रोन द्वारा उपयोग किए जाने वाले वास्तविक आवृत्ति बैंड के अनुसार, डिटेक्शन फ्रीक्वेंसी बैंड को डिटेक्शन को अधिक कुशल बनाने के लिए दर्ज किया जा सकता है और संपादित किया जा सकता है, और पता लगाने के लिए सभी आवृत्ति बैंड को स्कैन करना आवश्यक नहीं है।

4.9 पूर्ण आवृत्ति बैंड का पता लगाना: सिस्टम उपकरण द्वारा पता लगाया गया आवृत्ति बैंड 10MHz-6GHz से है, और एंटीना कवरेज आवृत्ति बैंड 380MHz-6GHz है। यह पूरे आवृत्ति बैंड में एक अच्छा लाभ सपाटता बनाए रखता है। एंटीना लाभ 5dBi-8dBi से है, जो तीन सौ मेगाहर्ट्ज से अधिक के अनुकूल हो सकता है। 6GHz के सभी सामान्य आवृत्ति बैंड में मानवरहित विमान का पता लगाने, 380MHz से नीचे की आवृत्तियों का भी पता लगाया जा सकता है, और पता लगाने की दूरी कम हो जाती है।

4.10 रिमोट कंट्रोल पायलट पोजिशनिंग फ़ंक्शन है: पता लगाने की प्रक्रिया के दौरान, सिस्टम सभी प्रकार के ड्रोन का पता लगाने और उनका पता लगाने के दौरान रिमोट कंट्रोल सिग्नल की पहचान करेगा और उसका पता लगाएगा, जो पायलट पोजिशनिंग फ़ंक्शन है। वास्तविक माप दृश्यमान सीमा के भीतर बड़ा है। शिनजियांग ड्रोन रिमोट कंट्रोल डिटेक्शन और पोजिशनिंग दूरी 800 मीटर > है

4.11 इंटेलिजेंट लिंकेज काउंटरमेज़र: पता लगाए गए ड्रोन की आवृत्ति बैंड और दिगंश के अनुसार, आप चुन सकते हैं कि किस ड्रोन का मुकाबला करना है। सिस्टम स्वचालित रूप से countermeasures के लिए आवृत्ति बैंड का चयन करेगा, और स्वचालित रूप से पता लगाया दिगंश पर संकेतों को प्रसारित करेगा। Countermeasure, countermeasure दक्षता को 4 ~ 6 गुना तक बढ़ाया जा सकता है, और यह सभी आवृत्ति बैंड और सभी कोणों से बचने के लिए प्रेषित किया जा सकता है, जो सामान्य वाईफाई और अन्य संचार को नुकसान नहीं पहुंचाएगा, और गलती से व्हाइटलिस्टेड विमान को नुकसान पहुंचाएगा।

4.12 मॉडल सुविधा रिकॉर्डिंग: नए मॉडल के लिए, सिस्टम छवि संचरण और आवृत्ति हॉपिंग फीचर डेटा रिकॉर्ड कर सकता है, स्वचालित रूप से रिकॉर्ड कर सकता है, और स्वचालित रूप से रिकॉर्डिंग के बाद एक मेनू पॉप अप कर सकता है, और यह अगली बार स्वचालित रूप से मॉडल की पहचान कर सकता है। विशेष रिकॉर्डिंग फ़ंक्शन औद्योगिक ग्रेड मानव रहित विमान की पहचान की जरूरतों के अनुकूल हो सकता है।

4.13 वॉयस प्रॉम्प्ट फ़ंक्शन: सिस्टम स्वचालित रूप से अलार्म जानकारी और कुंजी संचालन को आवाज देगा

4.14 उपकरण स्व-स्थिति समारोह: सिस्टम में जीपीएस और बेइदोउ की दोहरी स्थिति क्षमताएं हैं, साथ ही साथ इसकी अपनी स्थिति भी है। इसे मैन्युअल रूप से दिगंश को समायोजित करने की आवश्यकता नहीं है, और स्थिति को मनमाने ढंग से रखा जा सकता है।

4.15 एकीकृत पता लगाने और countermeasures और एंटेना: सिस्टम उपकरण पारंपरिक पता लगाने और रक्षा उपकरणों से अलग है, लेकिन पता लगाने, countermeasures और पूर्ण बैंड एंटेना को एकीकृत करता है। यह कॉम्पैक्ट और उपयोग करने में आसान, स्थिर और विश्वसनीय, उपयोग करने में आसान है, और तेजी से तैनाती के लिए उपयुक्त है।

4.16 मॉडल विशेषताएं वायु स्वायत्त पहचान: ड्रोन मॉडल के लिए जो सिस्टम के पास नहीं है, सिस्टम में स्वायत्त सीखने और पहचान और निर्णय का कार्य है, और इसे एक अज्ञात मॉडल के रूप में प्रदर्शित किया जाता है। यदि आप मॉडल को जानते हैं, तो इसे स्वचालित रूप से सिस्टम में संग्रहीत किया जा सकता है, और अगली बार जब इसे मॉडल के रूप में पहचाना जाता है, तो अवैध रूप से इकट्ठे किए गए मानव रहित विमान का भी पता लगाया जा सकता है और तैनात किया जा सकता है।

4.17 औद्योगिक ग्रेड ड्रोन की पहचान और स्थिति: विशेष बुद्धिमान स्पेक्ट्रम एल्गोरिथ्म डिजाइन सामान्य पहचान उपकरणों को पार करता है और औद्योगिक-ग्रेड ड्रोन की पहचान और पता लगा सकता है, यहां तक कि इकट्ठा किए गए ड्रोन भी, जो आतंकवादी हमलों की रोकथाम और नियंत्रण के लिए अधिक उपयुक्त हैं।

4.18 खुला नया मॉडल ड्रोन सिग्नल फीचर रिकॉर्डिंग फ़ंक्शन खोलें: लगातार विकसित और बदलते ड्रोन संकेतों के लिए, रिकॉर्डिंग विधि का उपयोग डेटाबेस डेटा को लगातार बढ़ाने के लिए किया जा सकता है ताकि यह सुनिश्चित किया जा सके कि उपकरण लंबे समय तक पीछे नहीं पड़ता है।

4.19 ड्रोन प्रक्षेपवक्र विवरण समारोह, ऐतिहासिक पता लगाने के परिणाम क्वेरी, सॉफ्टवेयर और डेटा अद्यतन समारोह, आदि

4.20 समर्थन वीपीएन रिमोट ऑपरेशन और नियंत्रण समारोह
